Interrupteur Mural Va-et-Vient Double Encastré 10A 250V - Blanc

Interrupteur Mural Va-et-Vient Double Encastré 10A 250V - Blanc

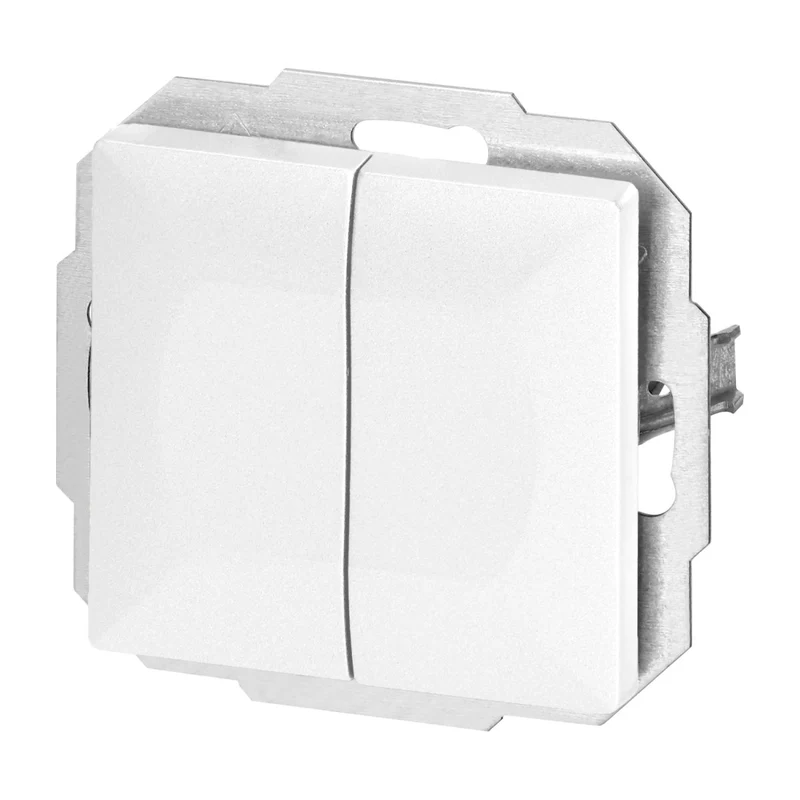

Deux circuits commandés depuis deux endroits différents, sur un seul appareil : ce double va-et-vient encastrable pilote par exemple le plafonnier et l'applique d'un couloir depuis chaque extrémité. Les deux bascules indépendantes sont logées derrière une façade blanche brillante de 8,1 x 8,1 cm, pour 10 A sous 250 V.

Détails techniques

• Fonction : double va-et-vient (deux circuits indépendants)
• Commande : deux bascules
• Intensité nominale : 10 A
• Tension nominale : 250 V
• Fréquence : 50 Hz
• Dimensions : 8,1 x 8,1 x 1,4 cm (81 x 81 x 14 mm)
• Profondeur d'encastrement : 2,7 cm (27 mm)
• Profondeur minimale de boîtier : 2,7 cm
• Matière : thermoplastique
• Finition : peinture brillante
• Coloris : Blanc
• Indice de protection : IP20 (usage intérieur)
• Montage : encastré, fixation à griffes ou à vis
• Section de câblage admise : 0,75 à 2,5 mm²

Fonctionnalités

• Deux mécanismes de va-et-vient indépendants dans un seul poste d'encastrement
• Chaque bascule commande son propre circuit depuis deux points de commande distincts
• Bornes à connexion rapide : le conducteur s'enfonce directement, sans serrage à la pince
• Connexion réversible acceptant des sections de 0,75 à 2,5 mm²
• Griffes auto-rétractables et grille de fixation renforcée pour un maintien ferme dans le boîtier

Installation

Coupez le circuit au disjoncteur avant toute intervention. Ce double va-et-vient s'associe obligatoirement à un second appareil du même type placé au point de commande opposé, reliés par deux navettes pour chaque circuit. Raccordez la phase sur le commun, les deux navettes sur les contacts correspondants, puis répétez pour le second circuit. Enfoncez chaque conducteur dénudé sur 10 mm environ dans sa borne, présentez le mécanisme dans un boîtier de 2,7 cm de profondeur minimum, serrez les griffes ou les vis, vérifiez l'aplomb et clipsez le support mural.

Où utiliser ce double va-et-vient ?

• Cage d'escalier : allumer en bas, éteindre en haut, sur deux niveaux d'éclairage
• Couloir et long dégagement : commande aux deux extrémités du passage
• Chambre : plafonnier et applique de chevet pilotés depuis la porte et depuis le lit
• Séjour traversant : deux zones d'éclairage commandées depuis deux entrées
• Garage et sous-sol : commande à l'entrée et au fond du local
